非晶合金變壓器是二十世紀七十年代開發研制的一種節能型變壓器，世界上較早研發非晶合金變壓器的家是美，當時由美通用電氣(GE)公司承擔了非晶合金變壓器的研制項目。到上世紀八十年代末實現了商品化生產。由于使用了一種新的軟磁材料--非晶合金，非晶合金變壓器的性能超越了各類硅鋼變壓器。

    非晶合金變壓器是上世紀七十年代開發研制的一種節能型變壓器，世界上較早研發非晶合金變壓器的家是美，當時由美通用電氣（GE）公司承擔了非晶合金變壓器的研制項目。到上世紀八十年代末實現了商品化生產。由于使用了一種新的軟磁材料——非晶合金，非晶合金變壓器的性能超越了各類硅鋼變壓器



    非晶合金材料的制造采用先進的快速凝固技術，在制造過程中節約能耗80%左右，而且制造過程無污染排放，實現了綠色制造。



    非晶合金是一種集制造節能和應用節能于一身的高科技綠色材料。我的非晶合金材料研究起步于上世紀70年代中期，家科技部從“六五”開始連續五個五年計劃均將非晶、納米晶合金研究開發和產業化列入重大科技攻關項目。



    應用介紹

10KV DH15系列適用于農村電網和偏遠山區的照明和動力用電，亦可用于城市電網改造和每個家庭的高壓用戶的節能供電模式；



10KV SBH15系列適用于石油、冶金、化工、紡織、輕工等企業級粉塵較大場所的配電變壓器，是目前較理想的節能變壓器；



10KV SC（B）H15系列具有空載損耗低、無油、阻燃自熄、耐潮、抗裂和免維修等優點，適用于替代普通干式變壓器，可用于高層建筑、商業中心、地鐵、機場、車站、工礦企業和發電廠。特別適用于易燃、易爆等防火要求高的場所安裝使用；



 20KV SBH15系列空載比S9型變壓器降低75%左右，適用于石油、冶金、化工、紡織、輕工等企業級粉塵較大場所的配電變壓器。



    折疊非晶合金變壓器分類



●10KV DH15系列單相非晶合金油浸式配電變壓器

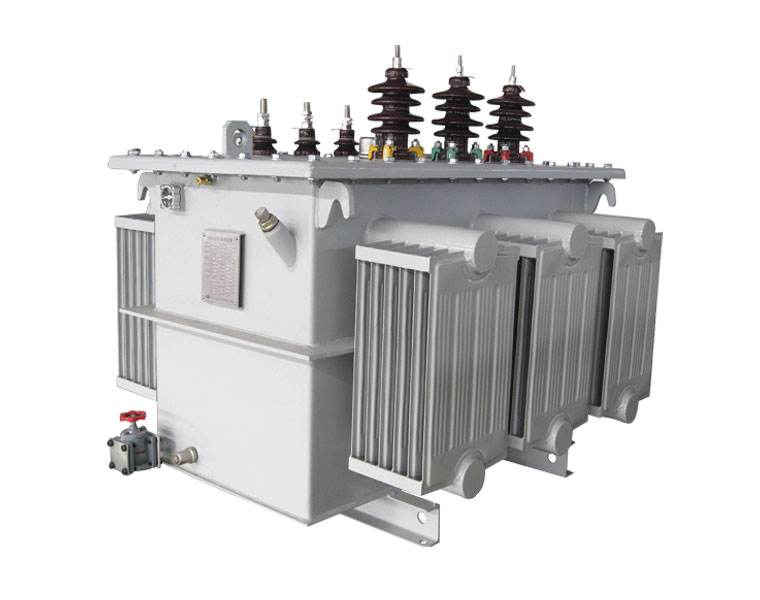

●10KV SBH15系列非晶合金油浸式配電變壓器

●10KV SC（B）H15系列非晶合金樹脂絕緣干式變壓器

●20KV SBH15系列非晶合金油浸式配電變壓器



    折疊鐵心



非晶合金變壓器鐵心采用非晶合金帶材卷繞而成，空載損耗僅為S9型配電變壓器的25%。



    折疊繞組



非晶合金變壓器繞組采用瓦楞油道，層間絕緣采用點膠紙，高低壓繞組外圍均稀繞無維粘帶，以加強其整體的絕緣性能和機械強度。繞組均為方形帶圓角線圈。低壓繞組采用箔式，以增強變壓器的抗短路能力。三相變壓器采用Dyn11聯結組，減少諧波對電網的影響，改善供電質量。



折疊變壓器油



精選高品質的變壓器油，并采用際上較先進的三維立體散蒸與微克技術相結合的脫水脫氣技術和高分子吸附與網狀過濾相結合的除雜技術。有效保證變壓器油的高純凈和高絕緣性，從而提高了變壓器運行的可靠性。



    折疊安全保護裝置



●全系列變壓器均裝有壓力釋放閥。

●根據用戶需求可安裝具有報警和跳閘端子的氣體繼電器。



    折疊油溫測量裝置



●變壓器均裝有玻璃溫度計的管座，管座設在郵箱頂部，伸入油內120±10㎜。

●800KVA及以上變壓器均配備氣體繼電器和信號溫度計。



    非晶合金變壓器折疊變壓器油箱



非晶合金變壓器油箱由波紋壁構成，表面采用粉塵噴涂、漆膜牢固。波紋散熱片不但具有冷卻功能，而且具有“呼吸”功能，波紋散熱片的彈性可補償因溫度升降而引起的變壓器體積變化。因此全密封變壓器沒有儲油柜，降低了變壓器整體高度。



    設計介紹



非晶合金鐵芯配電變壓器的較大優點是，空載損耗值特低。較終能否確?？蛰d損耗值，是整個設計過程中所要考慮的核心問題。當在產品結構布置時，除要考慮非晶合金鐵芯本身不受外力的作用外，同時在計算時還須精確合理選取非晶合金的特性參數。除此設計思路外，還須遵循以下三點要求：



(1)由于非晶合金材料的飽和磁密較低，在產品設計時，額定磁通密度不宜選得太高，通常選取1.3～1.35T磁通密度便可獲得較好的空載損耗值。



(2)為了使用戶能獲得免維護或少維護的好處，現把非晶合金配電變壓器的產品，都設計成全密封式結構。



(3)非晶合金材料的單片厚僅為0.03mm，所以其疊片系數也只能達到82%～86%。



    變壓器非晶合金結構特點



利用導磁性能突出的非晶合金，來用作制造變壓器的鐵芯材料，較終能獲得很低的損耗值。但它具有許多特性，在設計和制造中是必須保證和考慮的。主要體體現以下幾個方面：



(1)非晶合金變壓器單片厚度極薄，材料表面也不是很平坦，則鐵芯填充系數較低。

(2)非晶合金片材料的硬度很高，用常規工具是難以剪切的，所以設計時應考慮減少剪切量。

(3)為了獲得優良的低損耗特性，非晶合金鐵芯片必須進行退火處理。

(4)從電氣性能上。為了減少鐵芯片的剪切量，整臺產品的鐵芯由四個單先的鐵心框并列組成，并且每相繞組是套在磁路先立的兩框上。每個框內的磁通除基波磁通外，還有三次諧波磁通的存在，一個繞組中的兩個卷鐵芯框內，其三次諧波磁通正好在相位上相反，數值上相等，因此，每一組繞組內的三次諧波磁通向量和為零。如一次側是D接法，有三次諧波電流的回路，當在感應出的二次側電壓波形上，就不會有三次諧波電壓的分量。

(5)非晶合金對機械應力非常敏感。結構設計時，必須避免采用以鐵芯作為主承重結構件的傳統設計方案。

根據上面分析，三相非晶合金配電變壓器較合理的結構為：鐵芯，由四個單先鐵芯框在同一平面內組成三相五柱式，必須經退火處理，并帶有交叉鐵軛接縫，截面形狀呈長方形。繞組，為長方形截面，可單先繞制成型的，雙層或多層矩形層式。油箱，為全密封免維護的波紋結構。



    產業特征



非晶合金變壓器產品對于安全性、可靠性的要求特別高，具有典型的技術密集型特點。從生產的角度來看，由于產品大量需要針對每一個客戶的不同要求以及項目所處的不同地理位置、自然環境等多方面因素單先進行設計，一般只有35kV以下級別的產品可以一次設計、批量生產。因此在產品生產過程中對于設計能力的要求特別高。此外，在產品生產完畢并安裝運行后，需要結合每次的設計，對產品的運行情況進行分析、總結，才能在以后的設計中逐步提高技術水平。



變壓器行業屬于基礎設施建設的范疇，其產品市場的需求與宏觀經濟發展呈正相關關系，與家電力工業的發展息息相關，從長期來看具有一定的周期性；從單個年份上看，變壓器行業沒有明顯的周期性、季節性特征。

北京創聯匯通變壓器廠家專業生產各類非晶合金變壓器，產品均通過CE,ISO9001等認證，性能穩定,經久耐用。
