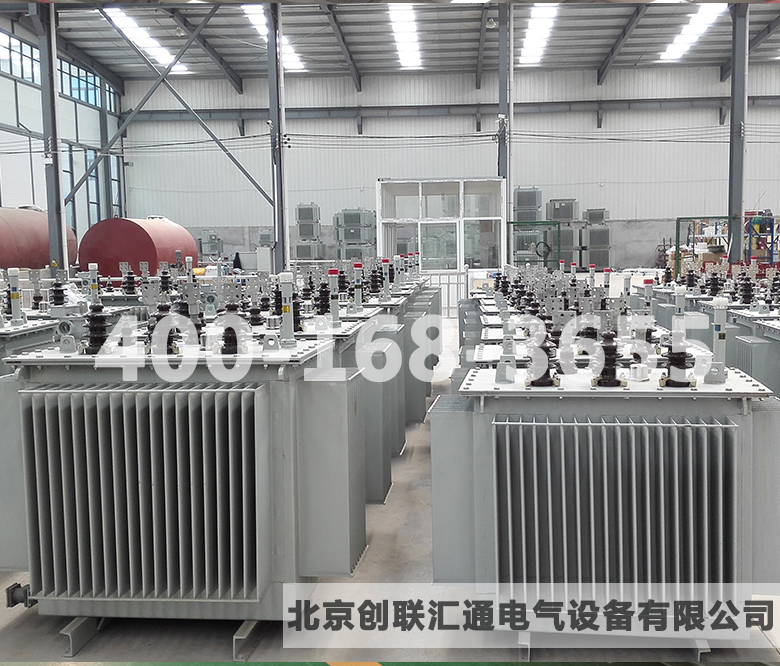

哈嘍大家好，感謝一直關注北京創聯匯通電氣的友友們，今天給大家?guī)淼氖?a href="http://www.tcsqld.com/yqsbyq/">油浸式電力變壓器的相關知識，主要構成及工作原理。

一：油浸式電力變壓器的主要部件是：

1，鐵芯。核心是變壓器中磁路的主要部分。它通常由具有高硅含量，0.35或0.5mm厚度的熱軋或冷軋硅鋼片和涂有絕緣漆的表面制成。

2，纏繞。繞組是變壓器的電路部分，它由絕緣的扁平或圓形紙線纏繞而成。

3，油箱

4，變壓器保護裝置：主要包括儲油柜，吸濕器，安全風道，氣體繼電器，油凈化器，溫度計等。

5，插座外殼。

6，壓力調節裝置。

二：變壓器的工作原理

變壓器的基本原理是電磁感應原理。當電壓ú1施加到初級繞組時，電流í1流動并在鐵芯中產生。中間會產生交流磁通，在它的作用下，繞組的兩側分別產生電位é1，é2

由于次級繞組不同于初級繞組，因此感應電位E1和E2的尺寸也不同。當省略內部阻抗電壓降時，電壓ú1和ú2的大小不同。當變壓器的次級側卸載時，初級側僅流過主磁通的電流（í0）。該電流稱為激勵電流。當次級側負載負載流過負載電流í2時，鐵芯中也會產生磁通量，主磁通量發生變化，但當初級電壓恒定時，主磁通量恒定，初級側流過兩個。部分電流，激勵電流的一部分í0，其中一部分用于平衡í2，因此這部分電流隨í2變化。當電流乘以匝數時，它就是磁勢。上述平衡效應基本上是磁勢平衡，變壓器通過磁勢平衡實現了初級側和次級側的能量傳遞。變壓器比：K = U1 / U2 = N1 / N2
