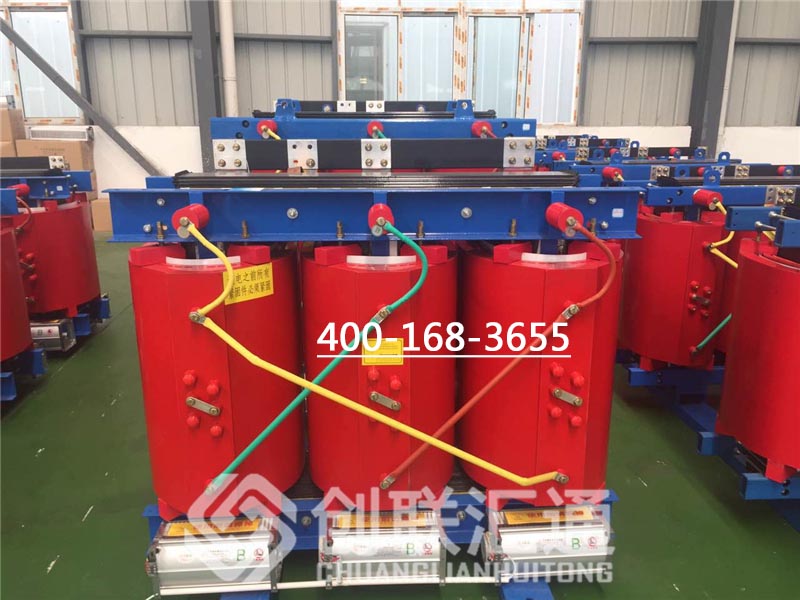

SCB13變壓器型號的命名規則是通過簡短明了的字母和數字組合來反映變壓器的各項參數，便于用戶根據實際需要進行選擇使用。如果想要選購高性能的干式變壓器，SCB13是一個不錯的選擇。而在接下來的使用中，用戶還需要注意其維護和保養，嚴格按照操作規程進行，以使其性能更加穩定可靠，下面就有小編給大家講解一下SCB13變壓器型號的含義

S指變壓器是三相，C是絕緣個質屬于環氧樹脂澆注成型的干式，B是變壓器二次繞組，也就是低壓側繞組采用的是箔繞。再者不標注B的話，代表的低壓側屬于線繞。13表示國家對干式變壓器的損耗標準要求的等級。13這個數字越高，空載損耗越低，直接點說就是這種變壓器就更節能，因?yàn)樽儔浩髟诓唤油ㄓ秒娫O(shè)備的時候，也需要耗費一定的電能。

S

S代表SC（Special Cast Resin）的縮寫，表示使用特殊的樹脂進行澆注，形成固態絕緣體，從而保證了干式變壓器的絕緣性能和機械強度。

CB

CB代表Cast Resin Block，即澆鑄樹脂塊，指變壓器的繞組采用銅箔或鋁箔的層壓結構，將變壓器的繞組固定在樹脂塊中，形成一個整體，從而提高了絕緣強度和機械強度。

13

13表示變壓器的平均溫升不超過13K，是變壓器的溫升級別。溫升是指變壓器在運行過程中由于電流通過繞組而產生的熱量，導致變壓器溫度的升高。SCB13型干式變壓器的平均溫升不超過13K，可以保證變壓器的高效率和穩定性能。

kVA

kVA代表變壓器的額定容量，單位是千伏安。額定容量是指變壓器設計時能夠正常運行的最大容量，也是變壓器的重要參數之一。

HV/LV

HV代表高壓側，LV代表低壓側。它們分別表示變壓器的高壓側和低壓側的額定電壓。

Dyn11/Yyn0

Dyn11/Yyn0表示變壓器的連接組別。它們分別代表著不同的接線方式，其中Dyn11是一種相移180度的Y型接線方式，Yyn0是一種零序接地的Y型接線方式。

變壓器原理:當初級線圈中通有交流電流時，鐵芯(或磁芯)中便產生交流磁通，使次級線圈中感應出電壓(或電流)。變壓器由鐵芯(或磁芯)和線圈組成，線圈有兩個或兩個以上的繞組，其中接電源的繞組叫初級線圈，其余的繞組叫次級線圈。
