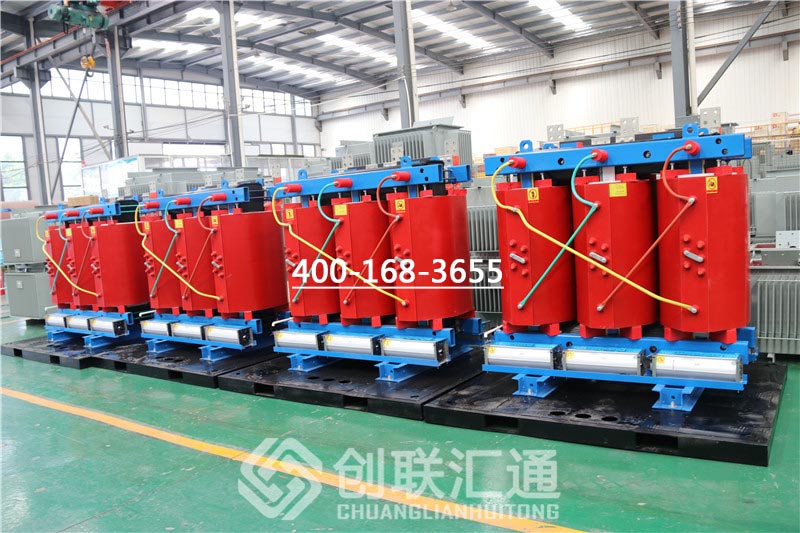

干式變壓器鐵芯截面積的計算公式

1KVA以?xún)?nèi)的變壓器一般采用EI型鐵芯的殼式結構,其鐵芯截面積按下式計算。

變壓器鐵芯截面積S=系數K乘以變壓器次級計算功率P2的平方根(cm2)

既S2=K2P2(cm2)

式中:

K為經驗系數,其值為

變壓器次級計算功率P2為0VA到10VA,經驗系數K選1.25到1.15

變壓器次級計算功率P2為10VA到50VA,經驗系數K選1.15到1.1.12

變壓器次級計算功率P2為50VA到500VA,經驗系數K選1.12到1.10

變壓器次級計算功率P2為500VA以上,經驗系數K選1

S=ab(cm2)

式中

a為鐵芯寬

b為鐵芯凈迭厚

考慮到硅鋼片沖制時切口邊沿部分的毛刺和片間的絕緣層,鐵芯的實際迭厚b'比b大,既

b'=b/ks(cm)

式中:ks為迭片系數.對厚度為0.35mm和0.5mm的硅鋼片,ks可取0.94到0.95,若采用成型框架繞制,ks可相應增大至0.96到0.97

上述ks值是假設硅鋼片沖制成型后,其切口邊沿毛刺不大于0.035mm(此一毛刺高度常作為驗收的最低標準)'且裝迭時,毛刺按同一方向排列。沖制質量欠佳,裝迭時又不注意毛刺方向者,ks值應取0.9或更小。
