變壓器基本知識

分享到：

文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-10-06 08:03:10

導讀：1.什么是變壓器？變壓器是兩個或多個繞組的靜止設備，為了傳輸電能，在同一頻率下，通過電磁感應將一個系統的交流電壓和電流轉換為另一個系統的電壓和電流......

　　變壓器是兩個或多個繞組的靜止設備，為了傳輸電能，在同一頻率下，通過電磁感應將一個系統的交流電壓和電流轉換為另一個系統的電壓和電流，通常這些值是不同。當電網提供的電壓與負載設備額定輸入電壓不同時必須要加裝變壓器。

2.變壓器的損耗與效率。

　　
A、損耗是變壓器自身消耗的電能，在充許的范圍內越小越好。它包括帶負載使用時的負載損耗和空載時的空載損耗。

　　 B、負載損耗是將副邊短接，在原邊加上額定頻率的低電壓，當電流為額定值時的輸入功率，其主要是銅損，所以與使用銅線的材質，截面積和繞組的製作工藝有直接關係。本公司所用臺灣臺一集團銅線，繞組結構合理，大大降低了銅損。

　　 C、空載損耗是將原邊開路，在副邊加上額定頻率的額定電壓時的損耗，其主要是鐵損，包括磁滯損耗與渦流損耗。磁滯損耗與硅鋼片的重量成正比，且與磁通密度的n次方成正比。渦流損耗與磁通密的平方、硅鋼片厚度的平方、頻率的平方和導磁材料的重量成正比。所以與設計參數有直接關係。本公司使日本新日鐵H14厚度為0.35mm的硅鋼片，并以合理的設計因而大大減少了鐵損。效率是輸出功率與輸入功率的比值，此值在充許范圍內越高越好，實際負載在額定值的60%時效率較高。但用戶從成本與實用考量應選擇負載在額定值的75%--90%為較佳。

3.變壓器的調整率。

　　是負載電流有變化時，變壓器輸出端電壓的變化。原因是繞組電阻上產生的電壓降和漏磁通繞組上的電抗產生的壓降。這個值在充許范圍內變動越小越好。我公司設計值為輸出電壓值的1%。

4.變壓器分類:

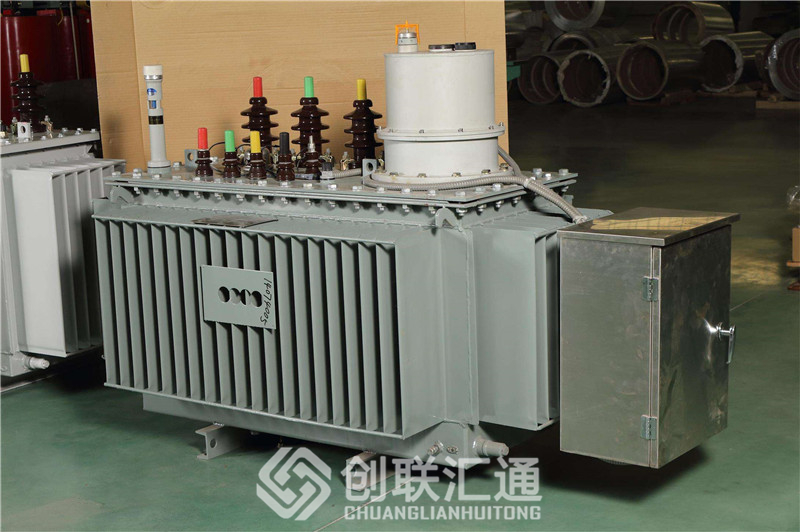

　　 A、散熱方式：本公司產品主要分為乾式風冷式與油式自冷式，僅僅是散熱方式不同，只要設計合理，達到的效果一樣?？蛻艨筛鶕?jù)環境與採購意向確定。一般容量在600KVA以下從外形尺寸和成本考慮，建議選用乾式風冷式。

　　B、結構方式：本公司產品分隔離式和自藕式。隔離式又稱感應式或雙繞組式，兩個繞組之間絕緣隔離，靠電磁感應傳送電功率，沒有電的直接聯繫。本公司增加特殊電磁屏蔽材料，減少漏磁與電磁輻射，降低耗損并以得環保。自藕式又稱單繞組式，是指至少有兩個繞組具有公共部分的變壓器。副邊接線是從原邊繞組抽頭而來，因此直接有電的聯繫。

5.如何選購變壓器。

A、確認電網提供的電源電壓與用電設備所需輸入的額定電壓，以確定電壓變比。

B、確認用電設備所需輸入電源的相數，以確定變壓器製作三相或單相繫統。

C、確認用電設備所需輸入的額定電流(A)，以確定變壓器的容量(KVA)。
